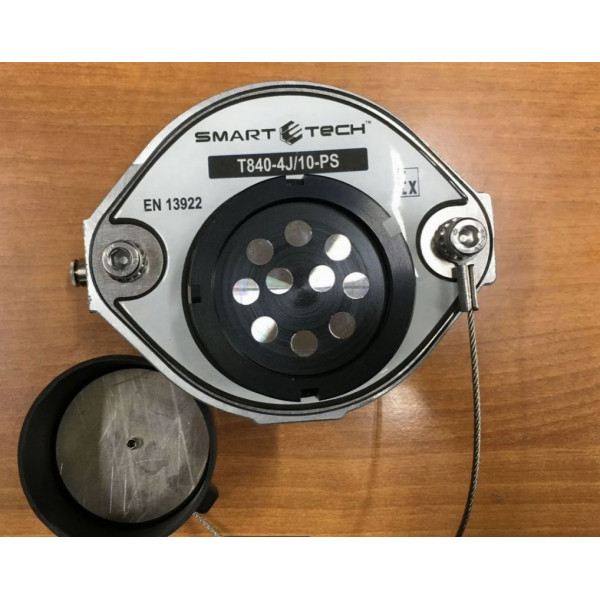

Розетка 10-контактная T840-4J10-PS

Розетка 10-контактная EN13922  SmartTech™ T840-4J/10-PS  -это  розетка оптической системы с 4J-слотом с пневматическим интерлоком (самая популярная модель). Предназначены для соединения датчиков системы предотвращения перелива автоцистерны со стационарным монитором предотвращения перелива, установленным на наливном терминале, посредством вилки с кабелем. Розетки соответствуют требованиям API RP 1004, ЕN 13922 и 94/63 EC (VOC). Розетка для топливозаправщика выполнена в полном соответствии стандарта API и  регламента EN 13922. На всех моделях розеток в обязательном порядке установлен кабель заземления.

Технические характеристики 10-контактной розетки

Назначение и область применения  розетки моделей SmartTech™ T840-4J/10-PS - 10-контактная (с интерлоком) с 4J-слотом EN13922, SmartTech™ T840-3J/6 - 6-контактная с 3J-слотом EN13922 (далее по тексту – розетки).

Розетки предназначены для соединения датчиков предотвращения перелива топливозаправщика с устройствами предотвращения перелива и тестерами.

Розетки служат для передачи данных с датчиков предотвращения перелива на устройства предотвращения перелива (ПАЗ) во время процедуры нижнего налива светлых нефтепродуктов в отсеки автоцистерны топливозаправщика или бензовоза.

Область применения – взрывоопасные зоны классов 1 и 2 по ГОСТ IEC 60079-10-1-2011 категорий взрывоопасных смесей IIA, IIB по ГОСТ Р МЭК 60079-20-1-2011 согласно маркировке взрывозащиты электрооборудования, ГОСТ IEC 60079-14-2011 и другим нормативным документам, регламентирующим применение электрооборудования в потенциально взрывоопасных средах.

Описание розетки и средств обеспечения взрывозащиты: Конструктивно розетка SmartTech™ T840-4J/10-PS  - это металлический корпус с крышкой, которые обеспечивают степень защиты от внешних воздействий не менее IP67. Внутри корпуса расположена контактная площадка (группа) и реле давления н.о. (для модели T840-4J/10-PS). На боковых поверхностях корпуса расположены кабельный вводы для внешних подключений (Подробное описание конструкции розеток приведено в руководстве по эксплуатации на устройство).

Технические данные:

Маркировка взрывозащиты 1Ex ia IIB T4 Gb

Диапазон температур окружающей среды, °C от минус 50 до +60

Степень защиты от внешних воздействий по ГОСТ 14254-2015 IP67

 Максимальное входное напряжение Ui, В 24

Максимальный входной ток Ii, А 1

Максимальная внутренняя емкость Ci, мкФ 0

Максимальная внутренняя индуктивность Li, мГн 0

Взрывозащищенность розеток обеспечивается выполнением их конструкции в соответствии с общими требованиями по ГОСТ 31610.0-2014 (IEC 60079-0:2011) и видом взрывозащиты «искробезопасная электрическая цепь «i» по ГОСТ 31610.11-2014 (IEC 60079-11:2011).

Внесение изготовителем в конструкцию и техническую документацию изменений, влияющих на взрывобезопасность и соответствие розеток требованиям ТР ТС 012/2011, возможно только по согласованию с органом по сертификации

Розетка 10-контактная T840-4J10-PS в наличии и под заказ!
